Теплогенераторы (воздухонагреватели) предназначены для отопления и вентиляции помещений предприятий и организаций, торговых комплексов, складов, автосервисов и т.д., а также для применения в технологических процессах сушки и окраски различных изделий и материалов.

Холодный воздух нагревается, проходя через теплообменник, выполненный из жаропрочной нержавеющей стали. Теплообменник разогревается изнутри пламенем газовой/дизельной горелки. Отдавшие тепло продукты горения выходят в дымовую трубу.

Также блоки нагрева воздуха могут устанавливаться как на открытых площадках, так и внутри сооружений, могут быть использованы как для стационарных систем отопления, так и для оперативного и временного обогрева различных зданий и сооружений. Высоконапорный вентилятор позволяет подсоединять воздуховоды общей длиной до 50 м.

ТЕПЛОГЕНЕРАТОРЫ (блоки нагрева воздуха) ПРИТОЧНЫЕ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВ (блоков нагрева воздуха) ПРИТОЧНЫХ НА ГАЗЕ:

		БНВ-5	БНВ-8	БНВ-12	БНВ-16	БНВ-20	БНВ-24
Расход воздуха, м3/час	мин. номинал	3000 5000	6000 8000	9000 12000	13000 16000	16000 20000	20000 24000
Температура воздуха на входе, гр. C	мин.	-20	-20	-20	-20	-20	-20
Перепад температур, гр. C	номинал	40	40	40	40	40	40
Максимальная тепловая мощность, кВт	номинал	80,6	108	152,1	220,5	288,0	351,0
Газовая горелка Lamborghini	тип	EM 9-E.D3	EM 12-E.D3	EM 18-E.D3	EM 26-E.D4	EM 35-E.D4	EM 40/2-E.D4
Расход природного газа	м3/час	4,32-9	5-12,1	9,9-17	12,9-24,6	18,9-32,1	21,5-39,2
Расход газа пропан/бутан	м3/час	1,5-3,2	1,7-4,3	3,5-6	4,6-8,7	6,7-11,4	4,1-13,9
Дымовая труба	мм.	160	200	250	300	300	350
Мощность электродвигателя вентилятора приточного	кВт	2,2	3	4	5,5	7,5	11
Габаритные размеры, мм	длина ширина высота	1100 900 1800	1250 1000 2000	1400 1200 2400	1500 1300 2600	1600 1400 2700	1900 1600 3100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВ (блоков нагрева воздуха) ПРИТОЧНЫХ НА ДИЗЕЛЬНОМ ТОПЛИВЕ:

		БНВ-5	БНВ-8	БНВ-12	БНВ-16	БНВ-20	БНВ-24
Расход воздуха, м3/час	мин. номинал	3000 5000	6000 8000	9000 12000	13000 16000	16000 20000	20000 24000
Температура воздуха на входе, гр. C	мин.	-20	-20	-20	-20	-20	-20
Перепад температур, гр. C	номинал	40	40	40	40	40	40
Максимальная тепловая мощность, кВт	номинал	77,9	112,1	158,4	224,1	320,4	426,6
Дизельная горелка Lamborghini	тип	Eco 7	Eco 10	Eco 15	Eco 20	Eco 30/2	Eco 40/2
Расход дизельного топлива	л/час	4,6-7,3	5,0-10,5	7-14,8	11-21	16-30	22,5-40
Дымовая труба	мм.	160	200	250	300	300	350
Мощность электродвигателя вентилятора приточного	кВт	2,2	3	4	5,5	7,5	11
Габаритные размеры, мм	длина ширина высота	1100 900 1800	1250 1000 2000	1400 1200 2400	1500 1300 2600	1600 1400 2700	1900 1600 3100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВ (блоков нагрева воздуха) ПРИТОЧНЫХ НА ВОДЕ:

		БНВ-5	БНВ-8	БНВ-12	БНВ-16	БНВ-20	БНВ-24
Расход воздуха, м3/час	мин. номинал	3000 5000	6000 8000	9000 12000	13000 16000	16000 20000	20000 24000
Температура воздуха на входе, гр. C	мин.	-30	-30	-30	-30	-30	-30
Перепад температур, гр. C	номинал	50	50	50	50	50	50
Максимальная тепловая мощность, кВт*	номинал	87,2	139,6	209,4	279,2	349,0	418,8
Максимальный расход воды	м3/час	3,8	6,0	9,0	9,0	15,0	18,0
Температура воды на входе	гр. С	+90	+90	+90	+90	+90	+90
Мощность электродвигателя вентилятора приточного	кВт	2,2	3	4	5,5	7,5	11
Габаритные размеры, мм	длина ширина высота	1100 900 1800	1250 1000 2000	1400 1200 2400	1500 1300 2600	1600 1400 2700	1900 1600 3100

*теплообменник медно-алюминиевый

ТЕПЛОГЕНЕРАТОРЫ (блоки нагрева воздуха) ПРИТОЧНО-ВЫТЯЖНЫЕ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВ (блоков нагрева воздуха) ПРИТОЧНО-ВЫТЯЖНЫХ НА ГАЗЕ:

		БНВ-5	БНВ-8	БНВ-12	БНВ-16	БНВ-20	БНВ-24
Расход воздуха, м3/час	мин. номинал	3000 5000	6000 8000	9000 12000	13000 16000	16000 20000	20000 24000
Температура воздуха на входе, гр. C	мин.	-20	-20	-20	-20	-20	-20
Перепад температур, гр. C	номинал	40	40	40	40	40	40
Максимальная тепловая мощность, кВт	номинал	80,6	108	152,1	220,5	288,0	351,0
Газовая горелка Lamborghini	тип	EM 9-E.D3	EM 12-E.D3	EM 18-E.D3	EM 26-E.D4	EM 35-E.D4	EM 40/2-E.D4
Расход природного газа	м3/час	4,32-9	5-12,1	9,9-17	12,9-24,6	18,9-32,1	21,5-39,2
Расход газа пропан/бутан	м3/час	1,5-3,2	1,7-4,3	3,5-6	4,6-8,7	6,7-11,4	4,1-13,9
Дымовая труба	мм.	160	200	250	300	300	350
Мощность электродвигателя вентилятора приточного	кВт	2,2	3	4	5,5	7,5	11
Мощность электродвигателя вентилятора вытяжного	кВт	1,5	2,2	3	4	5,5	7,5
Габаритные размеры, мм	длина ширина высота	2800 900 1800	3200 1000 2000	3500 1200 2400	3800 1300 2600	4000 1400 2700	4800 1600 3100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВ (блоков нагрева воздуха) ПРИТОЧНО-ВЫТЯЖНЫХ НА ДИЗЕЛЬНОМ ТОПЛИВЕ:

		БНВ-5	БНВ-8	БНВ-12	БНВ-16	БНВ-20	БНВ-24
Расход воздуха, м3/час	мин. номинал	3000 5000	6000 8000	9000 12000	13000 16000	16000 20000	20000 24000
Температура воздуха на входе, гр. C	мин.	-20	-20	-20	-20	-20	-20
Перепад температур, гр. C	номинал	40	40	40	40	40	40
Максимальная тепловая мощность, кВт	номинал	77,9	112,1	158,4	224,1	320,4	426,6
Дизельная горелка Lamborghini	тип	Eco 7	Eco 10	Eco 15	Eco 20	Eco 30/2	Eco 40/2
Расход дизельного топлива	л/час	4,6-7,3	5,0-10,5	7-14,8	11-21	16-30	22,5-40
Дымовая труба	мм.	160	200	250	300	300	350
Мощность электродвигателя вентилятора приточного	кВт	2,2	3	4	5,5	7,5	11
Мощность электродвигателя вентилятора вытяжного	кВт	1,5	2,2	3	4	5,5	7,5
Габаритные размеры, мм	длина ширина высота	2800 900 1800	2800 1000 2000	3500 1200 2400	3800 1300 2600	4000 1400 2700	4800 1600 3100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВ (блоков нагрева воздуха) ПРИТОЧНО-ВЫТЯЖНЫХ НА ВОДЕ:

		БНВ-5	БНВ-8	БНВ-12	БНВ-16	БНВ-20	БНВ-24
Расход воздуха, м3/час	мин. номинал	3000 5000	6000 8000	9000 12000	13000 16000	16000 20000	20000 24000
Температура воздуха на входе, гр. C	мин.	-30	-30	-30	-30	-30	-30
Перепад температур, гр. C	номинал	50	50	50	50	50	50
Максимальная тепловая мощность, кВт*	номинал	87,2	139,6	209,4	279,2	349,0	418,8
Максимальный расход воды	м3/час	3,8	6,0	9,0	9,0	15,0	18,0
Температура воды на входе	гр. С	+90	+90	+90	+90	+90	+90
Мощность электродвигателя вентилятора приточного	кВт	2,2	3	4	5,5	7,5	11
Мощность электродвигателя вентилятора вытяжного	кВт	1,5	2,2	3	4	5,5	7,5
Габаритные размеры, мм	длина ширина высота	2800 900 1800	3200 1000 2000	3500 1200 2400	3800 1300 2600	4000 1400 2700	4800 1600 3100

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ БЛОКА НАГРЕВА ВОЗДУХА:

высоконапорный вентилятор
газовая/дизельная горелка Lamborghini (Италия) для БНВ на газе/дизельном топливе
камера сгорания с теплообменником из жаростойкой нержавеющей стали (для БНВ на газе/дизельном топливе)
фильтр предварительный класс очистки G3
фильтр тонкой очистки топлива со сменным фильтрующим элементом (для БНВ на дизельном топливе)
корпус каркасно-панельного типа оцинкованный
пульт в стандартной комплектации аналоговый, т.е. ручное управление режимами с кнопок (устанавливается в любом удобном для Вас месте). Поддерживает все требуемые режимы: покраска, вентиляция, сушка, охлаждение, два режима установки температуры, время режимов настраиваемое. Пульт управления обеспечивает согласованную работу всех компонентов, входящих в состав оборудования для окрасочно-сушильных камер.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Частотный преобразователь для плавной регулировки производительности
Шкаф управления с ЖК-панелью. ЖК пульт, запрограммированный на требуемые режимы в зависимости от тех. процесса. Возможность подключения разнообразных датчиков, контроллеров и устройств. Работа с удаленного рабочего места по сети RS-232, RS-485, по локальной сети
Топливный бак с топливной арматурой на 500 или 800 литров
Удлинённый или сложный топливо-провод.

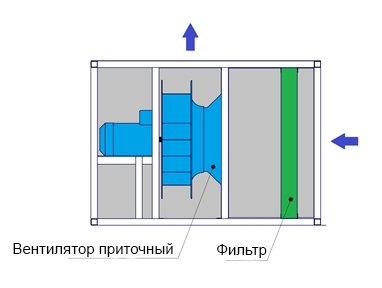

БЛОКИ ВЕНТИЛЯТОРНЫЕ ПРИТОЧНЫЕ БЕЗ НАГРЕВА:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ ВЕНТИЛЯТОРНЫХ ПРИТОЧНЫХ БЕЗ НАГРЕВА:

БВП-5

БВП-8

БВП-12

БВП-16

БВП-20

БВП-24

Расход воздуха, м3/час

мин.

номинал

3000

5000

6000

8000

9000

12000

13000

16000

20000

24000

Электродвигатель вентилятора

кВт

об./мин.

2,2

1500

5,5

1500

7,5

1500

1000

Свободный напор

Па

600

Габаритные размеры, мм

длина

ширина

высота

1100

900

800

1200

1000

900

1400

1200

1100

1500

1300

1200

1600

1300

1200

1900

1500

1400

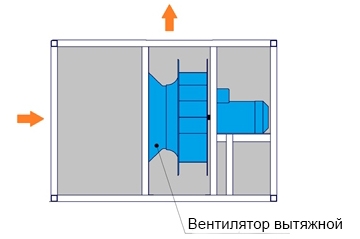

БЛОКИ ВЕНТИЛЯТОРНЫЕ ВЫТЯЖНЫЕ (ВЗРЫВОЗАЩИЩЕННЫЕ) БЕЗ НАГРЕВА:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ ВЕНТИЛЯТОРНЫХ ВЫТЯЖНЫХ (ВЗРЫВОЗАЩИЩЕННЫХ) БЕЗ НАГРЕВА:

БВП-5

БВП-8

БВП-12

БВП-16

БВП-20

БВП-24

Расход воздуха, м3/час

мин.

номинал

3000

5000

6000

8000

9000

12000

13000

16000

20000

24000

Электродвигатель вентилятора

кВт

об./мин.

1,1

1500

1,5

1500

2,2

1500

1000

5,5

1000

Свободный напор

Па

200

Габаритные размеры, мм

длина

ширина

высота

1100

900

800

1200

1000

900

1400

1200

1100

1500

1300

1200

1600

1300

1200

1900

1500

1400

Стоимость воздуховодов для присоединения теплогенераторов (блоков нагрева воздуха) не включена в стоимость и рассчитывается исходя из технических условий заказчика.

Подключение теплогенераторов (воздухонагревателей) к газопроводу должно производиться персоналом специализированной организации.

БЛОКИ ПОДГОТОВКИ ВОЗДУХА

Конструкция блока подготовки воздуха:

Передняя панель с клапаном на входе с пружинным возвратом (открыто/закрыто)
Блок стекловолоконных фильтров с классом очистки G4
Воздухонагреватель пластинчатый жидкостный
Вентилятор приточный.
Комплект автоматики для блока подготовки воздуха
Канальный датчик температуры приточного воздуха
Датчик защиты от замораживания теплообменника по воде
Датчик защиты от замораживания теплообменника по воздуху
3-х ходовой регулирующий клапан по теплоносителю
Электропривод регулирующего водяного клапана
Реле перепада давления для контроля работы вентилятора
Шкаф приборов автоматики
Контроллер

Технические характеристики:

Регулируемая разница температур (приток/нагрев) - 50^oС
Необходимая температура воды на входе - не менее 90^oС
Свободный напор - 350 Па

Модель	Производи- тельность, куб.м/час	Тепловая мощность, кВт	Расход воды, куб.м/час	Габаритные размеры: Длина х ширина х высота, м
БПВ 6	6000	98	3,6	2150х800х630
БПВ 8	8000	129	4,62	2150х1000х630
БПВ 10	10000	161	5,71	2600х1100х1220
БПВ 12,5	12500	217	7,69	2600х1100х1440
БПВ 16	16000	261	9,23	2600х1320х1440
БПВ 20	20000	322	11,41	2600х1440х1560
БПВ 24	24000	387	13,69	2650х1660х1780

Теплогенераторы используются для отопления и вентиляции помещений различного назначения, а также в производственных процессах сушки и окраски материалов.

Принцип работы теплогенератора предельно прост: холодный воздух нагревается, попадая в теплообменник. Теплообменник нагревается с помощью горячей воды, газовой или дизельной горелки.

Представленные в нашем каталоге теплогенераторы обладают следующими преимуществами:

высокий КПД — экономичное потребление энергоресурсов и эффективный обогрев помещений;
простота применения — мы используем современные технологии при производстве своего оборудования, что упрощает его эксплуатацию и техническое обслуживание;
продолжительный срок службы — предоставляем своим заказчикам гарантированно качественное оборудование;
широкая сфера применения — наши теплогенераторы могут использоваться не только для отопления, но и для горячего водоснабжения, а также в производственных и промышленных процессах;
большой выбор моделей — по теплоносителю, сфере применения, дополнительным опциям.

Теплонагреватели нашего производства можно устанавливать внутри зданий и сооружений, а также на открытых площадках. Они подходят для стационарных систем отопления и как решение для временного обогрева сооружений.

Виды теплогенераторов

У нас вы можете купить промышленный теплогенератор, отвечающий всем необходимым требованиям. Он подойдет для обогрева помещений, подогрева воды, а также для сушки материалов в производственных процессах.

Все теплогенераторы, представленные в нашем каталоге, можно разделить на следующие виды:

Газовые

В качестве источника энергии используется природный газ или сжиженный газ (пропан-бутан), разжигающий горелку, которая обеспечивает обогрев воздуха. Газовые воздухонагреватели обладают высоким КПД, работают тише жидкотопливных, обеспечивают быстрый нагрев. Также при их работе образуется гораздо меньше вредных для окружающей среды отходов.

Дизельные

Для разжигания горелки используется дизельное топливо. Дизельные воздухонагреватели и теплогенераторы широко используются в промышленных масштабах. Они экономичны в применении, имеют быструю и эффективную теплоотдачу, подходят для длительной интенсивной эксплуатации.

Водяные

Для нагрева воздуха в водяном воздухонагревателе используется горячая вода. Это один из наиболее безопасных и комфортных вариантов обогрева помещений различного назначения.

Наши конкурентные преимущества

В компании «Термопресс инжиниринг» работают опытные инженеры и техники, которые подберут или разработают теплогенератор, полностью отвечающий вашим потребностям. У нас большой опыт в производстве промышленного оборудования, и мы предлагаем вам следующие преимущества:

широкий выбор моделей теплогенераторов по виду топлива, области применения и другим параметрам;
гибкое ценообразование под ваши индивидуальные потребности;
инновационные решения для модернизации вашего производства.

Вы можете выгодно купить у нас как готовый теплогенератор, так и заказать индивидуальный проект под ключ. За всеми подробностями — звоните!
