Конвективные сушильные камеры с фронтальной загрузкой

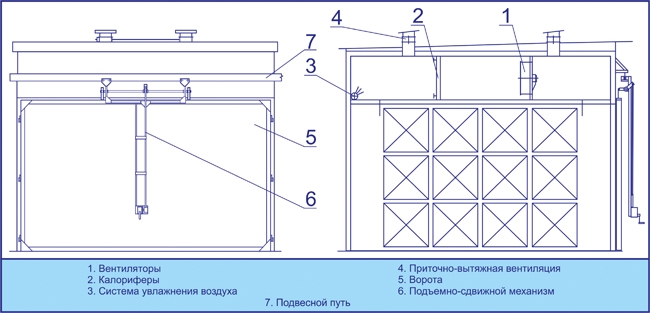

Конвективная сушильная камера для древесины с фронтальной загрузкой изготавливается по классической схеме. Тип сушильной камеры включает в себя разделение фальш-потолком по вертикальной плоскости, на две части. В нижней части камеры формируется штабель, а все оборудование помещается над фальш-потолком. Для оборудования создается специальная металлоконструкция, ведущими элементами в которой являются алюминиевые фермы.

Конструкция конвективной сушильной камеры для древесины с фронтальной загрузкой представляет собой каркас из алюминиевых профилей, установленных на подготовленное основание. В дальнейшем на каркас монтируют алюминиевые стены, внутри которых прокладывается утеплитель из минеральной ваты. Для поддержки в конструкции воздухообмена с внешней средой на поверхность крыши устанавливается приточно-вытяжная вентиляция, которая оборудована воздушными клапанами.

Поскольку длина загрузочных ворот у сушильной камеры с фронтальной загрузкой, на много превышает общую длину штабеля, зачастую изготавливаются именно подъемно-откатные ворота. Они оборудованы специальными роликовыми прижимами. Герметизация дверного проема камеры и зацепов для открытия ворот, поддерживается силиконовым уплотнителем.

Процесс сушки в наших сушильных камерах для древесины, управляется системой автоматики на базе контролеров от компании Logica (Италия).





1. Конвективная сушильная камера для древесины с фронтальной загрузкой, с шириной проема ворот 6.4 м.

Технические характеристики

Объем загрузки, куб.м. 45 60 75 100

Наружные габариты камеры
(Глубина х ширина х высота), м

6790
7270
6050

8140
7270
6050
9340
7270
6050
10640
7270
6550

Размеры загрузочного пространства
(Глубина х ширина х высота), м

6370
6400
4200
7720
6400
4200
8920
6400
4200
10220
6400
4700

Расчётный объём загрузки камеры,
при толщине доски 50 мм, м3

46,7 62,2 77,8 103,7
Количество вентиляторов, шт. 3 4 4 5
Мощность вентилятора, кВт 3 3 4 4
Количество сушильных пакетов, шт 9 12 15 24


2. Конвективная сушильная камера для древесины с фронтальной загрузкой, с шириной проема ворот 9.1 м.

Технические характеристики

Объем загрузки, куб.м. 60 80 100 150

Наружные габариты камеры
(Глубина х ширина х высота), м

6790
9950
6270



8140
9950
6270
9340
9950
6270
10640
9950
6270

Размеры загрузочного пространства
(Глубина х ширина х высота), м

6370
9080
4200
7720
9080
4200
8920
9080
4200
10220
9080
4700

Расчётный объём загрузки камеры,
при толщине доски 50 мм, м3

62.2 82.9 103.7 138.2
Количество вентиляторов, шт. 3 4 4 5
Мощность вентилятора, кВт 3 3 4 4
Количество сушильных пакетов, шт 18 24 30 48


3. Конвективная сушильная камера для древесины с фронтальной загрузкой, с шириной проема ворот 13.5 м.

Технические характеристики

Объем загрузки, куб.м. 90 120 150

Наружные габариты камеры
(Глубина х ширина х высота), м

6790
14350
6270
8140
14350
6270
9340
14350
6270

Размеры загрузочного пространства
(Глубина х ширина х высота), м

6370
13480
4200
7720
13480
4200
8920
13480
4200

Расчётный объём загрузки камеры,
при толщине доски 50 мм, м3

93.4 124.4 155.6
Количество вентиляторов, шт. 6 8 8
Мощность вентилятора, кВт 3 3 4
Количество сушильных пакетов, шт 18 24 30
