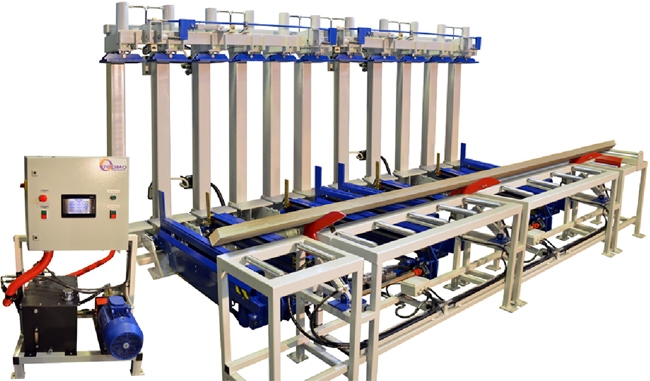

Автоматические гидравлические прессы для склеивания бруса Антей-А

Автоматические гидравлические прессы модельного ряда Антей-А, предназначены для изготовления деревянных клееных конструкций толщиной до 320 ммв автоматическом режиме.

В стандартную комплектацию пресса входит:

• Подающий рольганг (приводной) с устройством автоматической поштучной подачи заготовок на загрузочную платформу пресса;
• Загрузочно-разгрузочная платформа с гидроприводом подъёма-опускания, и устройством предварительной запрессовки;
• Разгрузочные ролики;
• Гидростанция;
• Система управления на основе ЧПУ (OMRON).

Описание цикла работы пресса

Заготовка, с предварительно нанесённым клеем, по подающему рольгангу доходит до датчика заполнения, устанавливаемого в соответствии с необходимой длиной получаемой продукции, после чего происходит срабатывание устройства поштучной выдачи с пневмоприводом.

Заготовка поворачивается на ребро и устанавливается на направляющие загрузочной платформы, с одновременной предварительной подпрессовкой к предыдущей заготовке. Момент заполнения загрузочной платформы определяется датчиками, после чего происходит автоматический подъём платформы в вертикальное положение для запуска цикла прессования. При необходимости, цикл заполнения может быть остановлен оператором до момента полного заполнения платформы.

По окончании цикла прессования происходит опускание платформы в разгрузочное положение, после чего полученная продукция вручную скатывается по неприводным роликам, интегрированным во фронтальные прижимные блоки загрузочно-разгрузочной платформы.

Все параметры рабочего цикла задаются оператором с пульта управления, оснащённого сенсорным дисплеем. Контроллер позволяет сохранить до 5 программ с различными параметрами рабочего цикла (время подъёма-опускания платформы, давление вертикальных и фронтальных цилиндров и др). Контроллер отслеживает заданное оператором давление на прессующих гидроцилиндрах и фронтальных прижимах, и автоматически  производит подкачку для компенсации осадки пакета.

Загрузочно-разгрузочная платформа состоит из фронтальных поворотных прижимных блоков. Каждый фронтальный прижимной блок оснащён прижимной балкой с 2-мя гидроцилиндрами, служащей для выравнивания и прижима пакета заготовок. Сварная конструкция пресса состоит из толстостенных профильных труб. Нижняя опорная поверхность выполнена из фрезерованных стальных плит, опирающихся на балку из профильной трубы и косынок.

Гидросистема  пресса приводится в действие 2-х ступенчатой гидростанцией, установленной на раме пресса. Величина давления в гидросистеме регулируется оператором по показаниям манометра и фиксируется посредством гидрозамков. Для компенсации осадки пакета на вертикальных гидроцилиндрах установлены гидроаккумуляторы.

Максимально развиваемое удельное давление на вертикальных прессующих цилиндрах позволяет склеивать заготовки из древесины твердых сортов (дуб, лиственница, ясень и т.д.).

Автоматический гидравлический пресс для склеивания бруса Антей А 270, технические характеристики:

Автоматический гидравлический пресс для склеивания бруса Антей А 320, технические характеристики:

Гарантийное обслуживание: гарантийный срок 12 месяцев.
Срок изготовления в стандартной комплектации до 1 месяца.

При заказе на дополнительное оборудование - скидка до 10%!
