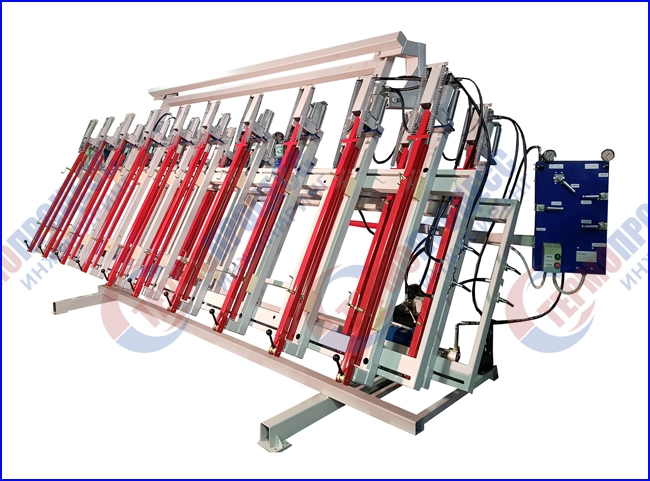

Гидравлический вертикальный пресс с двумя рабочими полями ПГВ 2-5000
Гидравлический вертикальный пресс для склеивания бруса в щит ПГВ 2-5000 предназначен для массового изготовления клееного щита.
Описание конструкции и технологии работы:
Пресс состоит из сварной станины, с 2-мя рабочими столами расположенными вертикально. Нижний стол жёстко фиксированный, верхний стол поднимается двумя гидравлическими цилиндрами. Управление подъёмными цилиндрами производится с панели управления.
Рабочий стол пресса представляет собой рамную конструкцию с гидравлическими прессующими блоками. Каждый блок на столе может быть установлен независимо от других и имеет собственные регулировки. Усилие сжатия прессующих блоков обеспечивается гидроцилиндрами, усилие прессования контролируется по манометру с панели управления. Давление в системе может быть отрегулировано переливным клапаном. Гидроцилиндры на каждом рабочем столе разделены по управлению на две группы, что позволяет изготовление двух щитов одновременно различных по длине.
Усилие сжатия может регулироваться на всех блоках прессования одновременно, или в каждом по отдельности. Выбранное давление фиксируется вручную посредством шарового крана. Обратный ход цилиндров осуществляется с помощью возвратных пружинных механизмов.
Шесть прижимных выравнивающих планок фиксируются на раме пресса с помощью замка в виде рычага с эксцентриком и настраивается на толщину заготовки двумя винтовыми механизмами. При открывании замка планка поднимается вверх пружинным механизмом и фиксируется в верхнем положении, освобождая доступ для укладки заготовок или снятия готового щита с рабочего поля пресса.
Технические характеристики:
Параметры |
ПГВ 2 - 5000 |
Размер рабочего стола, мм | 5000 х 1250 |
Толщина склеиваемого щита, мм | 15 -50 |
Кол-во гидроцилиндров на рабочем столе, шт | 10 |
Ход штока гидроцилиндра, мм | 100 |
Усилие прессования 1-го цилиндра, кг | 2000 |
Рабочее давление в гидросистеме, Бар | 160 |
Максимальное давление в системе, Бар | 210 |
Электрическая мощность гидростанции, кВт | 2,2 |
Габаритные размеры (длина х ширина х высота), мм | 5480 х 1680 х 2400 |
Вес кг. | 1470 |
Возможно изготовление пресса с другими размерами рабочего стола и толщины используемых заготовок.
