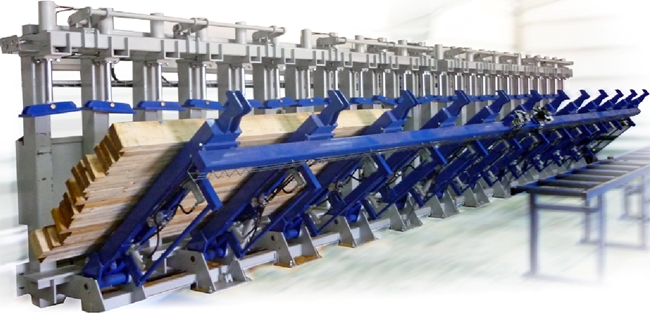

Гидравлические прессы для склеивания бруса Антей-М
Тяжёлые гидравлические прессы модельного ряда Антей-М, с устройством автоматизированной загрузки пакета заготовок, предназначены для изготовления деревянных клееных конструкций толщиной до 320 мм.
Загрузка и выгрузка пакета заготовок производится посредством загрузочной платформы, состоящей из фронтальных поворотных прижимных блоков, с гидроприводом подъёма-опускания. Каждый фронтальный прижимной блок оснащён прижимной балкой с 2-мя гидроцилиндрами, служащей для выравнивания и прижима пакета заготовок.
Сварная конструкция пресса состоит из толстостенных профильных труб. Нижняя опорная поверхность выполнена из фрезерованных стальных плит, опирающихся на балку из профильной трубы и косынок.
Гидросистема пресса приводится в действие 2-х секционной гидростанцией, установленной на раме пресса. Величина давления в гидросистеме регулируется оператором по показаниям манометра и фиксируется посредством гидрозамков. Для компенсации осадки пакета на вертикальных гидроцилиндрах установлены гидроаккумуляторы.
Максимально развиваемое удельное давление на вертикальных прессующих цилиндрах позволяет склеивать заготовки из древесины твердых сортов (дуб, лиственница, ясень и т.д.).
Гидравлический пресс для склеивания бруса Антей-210М, технические характеристики:
Параметры |
Антей -210/6 М |
Антей-210/9 М |
Антей-210/12 М |
максимальный размер пакета заготовок, мм |
6'100х1'540х210 |
9'200х1'540х210 |
12'200х1'330х210 |
удельное давление при макс. размере бруса, кг/см2 |
11,77 |
11,77 |
11,77 |
суммарное усилие прессования, кгс |
150'720 |
226'080 |
301'440 |
минимальная ширина заготовки (в станд. исполнении), мм |
90 |
90 |
90 |
количество прессующих цилиндров, шт |
12 |
18 |
24 |
номинальное давление каждого прессующего цилиндра, кг |
12'560 |
12'560 |
12'560 |
ход штока прессующего цилиндра, мм |
300 |
300 |
300 |
количество фронтальных прижимных блоков, шт |
6 |
9 |
12 |
максимальное давление прижимного блока, кг |
2'200 |
2'200 |
2'200 |
количество цилиндров на прижимном блоке, шт |
2 |
2 |
2 |
ход штока цилиндра прижимного блока, мм |
80 |
80 |
80 |
мощность электропривода гидростанции, кВт |
5,5 |
11 |
11 |
номинальное давление гидростанции, бар |
160 |
160 |
160 |
габаритные размеры пресса (при поднятом загрузчике), м |
6,9 х 2,4 х 1,1 |
9,9 х 2,4 х 1,1 |
12,9 х 2,4 х 1,1 |
Гидравлический пресс для склеивания бруса Антей-270М, технические характеристики:
Параметры |
Антей-270/6 М |
Антей-270/9 М |
Антей-270/12 М |
максимальный размер пакета заготовок, мм |
6'100х1'540х270 |
9'200х1'540х270 |
12'200х1'540х270 |
удельное давление при макс. размере бруса, кг/см2 |
10,3 |
10,24 |
10,3 |
суммарное усилие прессования, кгс |
169'560 |
254'340 |
339'120 |
минимальная ширина заготовки (в станд. исполнении), мм |
150 |
150 |
150 |
количество прессующих цилиндров, шт |
12 |
18 |
24 |
номинал.давление каждого прессующего цилиндра, кг |
14'130 |
14'130 |
14'130 |
ход штока прессующего цилиндра, мм |
300 |
300 |
300 |
количество фронтальных прижимных блоков, шт |
6 |
9 |
12 |
макс. давление прижимного блока, кг |
2'200 |
2'200 |
2'200 |
количество цилиндров на прижимном блоке, шт |
2 |
2 |
2 |
ход штока цилиндра прижимного блока, мм |
80 |
80 |
80 |
мощность электропривода гидростанции, кВт |
5,5 |
11 |
11 |
номинальное давление гидростанции, бар |
180 |
180 |
180 |
габаритные размеры пресса (при поднятом загрузчике), м |
8,2 х 2,4 х 1,1 |
10,2 х 2,4 х 1,1 |
12,4 х 2,4 х 1,1 |
Гидравлический пресс для склеивания бруса Антей-320М, технические характеристики:
Параметры |
Антей-320/6 М |
Антей-320/12 М |
Антей-320/18 М |
максимальный размер пакета заготовок, мм |
6'100х1'540х320 |
12'200х1'540х320 |
18'300х1'540х320 |
удельное давление при макс. размере бруса, кг/см2 |
10,3 |
10,3 |
10,3 |
суммарное усилие прессования, кгс |
200'960 |
401'920 |
602'880 |
минимальная ширина заготовки (в станд. исполнении), мм |
200 |
200 |
200 |
количество прессующих цилиндров, шт |
16 |
32 |
48 |
номинал.давление каждого прессующего цилиндра, кг |
12'560 |
12'560 |
12'560 |
ход штока прессующего цилиндра, мм |
300 |
300 |
300 |
количество фронтальных прижимных блоков, шт |
6 |
12 |
18 |
макс. давление прижимного блока, кг |
2'200 |
2'200 |
2'200 |
количество цилиндров на прижимном блоке, шт |
2 |
2 |
2 |
ход штока цилиндра прижимного блока, мм |
80 |
80 |
80 |
мощность электропривода гидростанции, кВт |
5,5 |
11 |
11 |
номинальное давление гидростанции, бар |
160 |
160 |
160 |
габаритные размеры пресса, (при поднятом загрузчике) м |
6,9 х 1,1 х 2,4 |
12,4 х 2,4 х 1,3 |
18,4 х 2,4 х 1,3 |
Гарантийное обслуживание: гарантийный срок 12 месяцев.
Срок изготовления в стандартной комплектации до 1 месяца.
