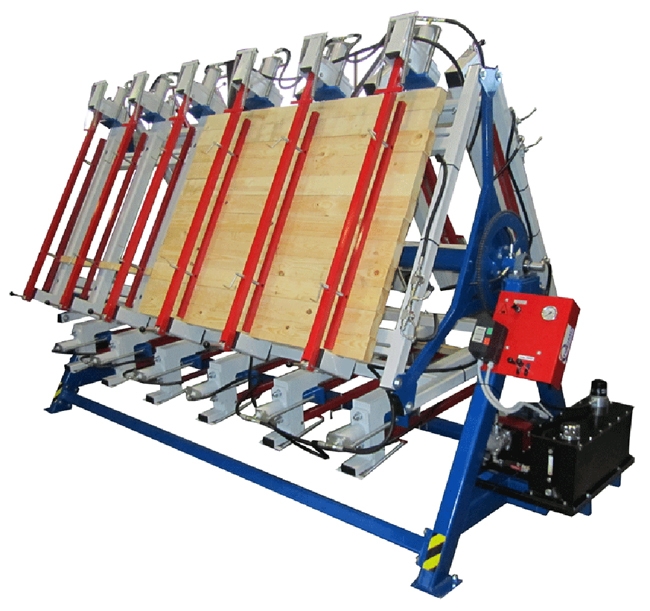

Гидравлический роторный пресс для бруса и щита с тремя рабочими полями ПГР 3-3000

Гидравлический роторный пресс для бруса и щита с тремя рабочими полями ПГР 3-3000

Роторные пресса для склеивания бруса в щит ПГР 3-3000 предназначены для промышленного производства клееного щита.



Описание конструкции и технологии работы:



Пресс состоит из сварной станины, с установленными в неё подшипниками для вращения ротора с 3-мя рабочими полями.


Поворот ротора осуществляется посредством гидроприводаи последующей фиксацией в рабочем положении с панели управления.


Рабочий стол представляет собой рамную конструкцию с гидравлическими прессующими блоками. Каждый блок на столе может быть установлен независимо от других и имеет собственные регулировки. Усилие сжатия прессующих блоков обеспечивается гидроцилиндрами, усилие прессования контролируется по манометру с панели управления. Давление в системе может быть отрегулировано переливным клапаном. Гидроцилиндры на каждом рабочем столе разделены по управлению на две группы, что позволяет изготовление двух щитов одновременно различных по длине


Усилие сжатия может регулироваться на всех блоках прессования одновременно, или каждом в отдельности. Выбранное давление фиксируется вручную посредством шарового крана. Обратный ход цилиндров осуществляется с помощью возвратных пружинных механизмов. Прижимная выравнивающая планка фиксируется на раме с помощью замка в виде рычага с эксцентриком и настраивается на толщину заготовки двумя винтовыми механизмами. При открывании замка планка поднимается вверх пружинным механизмом, освобождая доступ для укладки заготовок или снятия готового щита.



Технические характеристики:

Параметры

ПГР 3-3000/50 ПГР 3-3000/100
 Размер рабочего стола, мм 3000 х 1250
 Толщина склеиваемого щита, мм 15 -50 30 - 100
 Кол-во гидроцилиндров на раб. столе, шт 6
 Ход штока гидроцилиндра, мм 100
 Усилие прессования 1-го цилиндра, кг 2000 3100
 Рабочее давление в гидросистеме, Бар 160
 Максимальное давление в системе, Бар 210
 Гидравлический привод вращения ротора. - +
 Электрическая мощность гидростанции, кВт 1,5 2,2
 Габаритные размеры (длина х ширина х высота), м 4,0 х 2,20 х 2,45
 Вес кг. 1220 1590

Возможно изготовление пресса с другими размерами рабочего стола и толщины используемых заготовок.
