Малогабаритная окрасочная камера

Малогабаритные покрасочные камеры предназначены для ручной покраски небольших изделий/деталей. Камеры оснащены сухими или водяными фильтрами и вытяжной вентиляцией для очистки воздуха от окрасочного тумана и паров. Типовые варианты малогабаритных кабинок всегда есть на складе завода Термопроцесс.

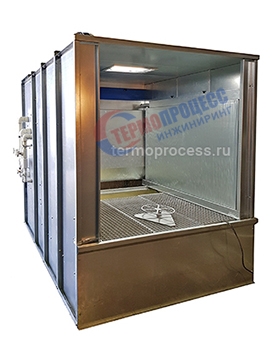

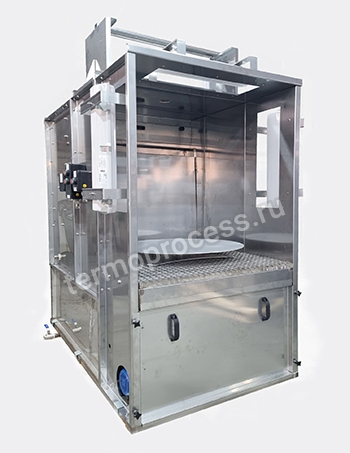

ОКВ с водяными завесами серии "Профи"

Данная модель имеет ряд существенных преимуществ:

  • Повышенная нагрузочная способность рабочего стола
  • Увеличенная глубина рабочей зоны
  • Возможность установки боковых завес
  • Выведенная на внешний контур система распределения воды
  • Сухая зона установки насоса
  • Возможность использования консольных или погружных насосов
  • Увеличенная мощность вентилятора



Технические характеристики  ОКВ 1622.14
Ширина рабочей зоны, мм 1600
Ширина корпуса, мм 1680
Глубина корпуса, мм 2260
Глубина рабочей зоны, мм 1400
Высота рабочей зоны, мм 1400
Высота корпуса , мм 2005
Светильник, Вт 36
Мощность взрывозащ. насоса, кВт 2,2



Комплектация ОКВ 1622.14

• Комплект деталей корпуса камеры из оцинкованной стали толщиной 1 и 1,2 мм
• Комплект крепежа (ручки, болты, гайки)
• Система водяных завес
• Форсуночный гидрофильтр
• Светодиодный светильник взрывозащищенный IP66.
• Электрический шкаф управления IP65 с реле контроля трехфазного питания, для автоматического аварийного отключения всего электрооборудования при отклонении напряжения электросети от нормы. Со шкафом поставляется комплект кабелей, гофротрубы, крепеж, гермовводы
• Насос во взрывозащищенном исполнении
• Стол малый поворотный (высота 80мм, диаметр 600мм)
• Полиуретановый герметик
• Комплект фильтров из нетканых материалов
• Упаковка

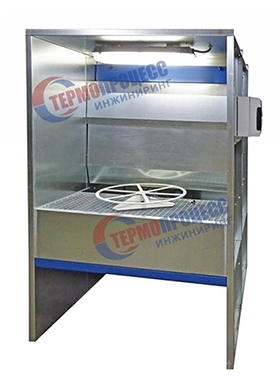

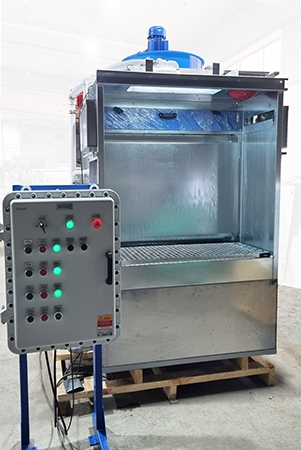

Малогабаритная ОКВ с водяной завесой

Фильтрующими элементами являются каскад водяных завес, форсуночный гидрофильтр и фильтры из нетканых материалов.
Применение в конструкции 4 ступеней фильтрации позволяет достичь степени очистки воздуха до 97%.



Технические характеристики ОКВ 0112.14 ОКВ 1612.14 ОКВ 0212.14
Ширина рабочей зоны, мм 1200 1600 2000
Ширина корпуса, мм 1300 1700 2100
Глубина корпуса, мм 1260 1260 1260
Глубина рабочей зоны, мм 580 580 580
Высота рабочей зоны, мм 1080 1080 1080
Высота корпуса с вентилятором, мм 2700 2700 2700
Производительность вентилятора, м3/час 1800 3600 4800
Мощность вентилятора, кВт 0,55 1,1 1,5
Светильник, Вт 2х18 2х36 2х36
Мощность насоса, кВт 0,55 0,55 0,55



Стандартная комплектация

• Комплект изделий корпуса камеры из оцинкованной стали
• Люминесцентный светильник взрывозащищенный
• Электрический шкаф управления
• Вентилятор среднего давления (взрывозащищенный)
• Комплект крепежа (ручки, болты, гайки)
• Комплект фильтров из нетканых материалов
• Комплект фильтров-сепараторов
• Комплект технической документации
• Упаковка в ящик


Дополнительные опции

• Частотное регулирование скорости вращения вентилятора
• Стол поворотный магнитный
• Устройство контроля загрязнённости фильтров
• Пакет взрывозащита






Мини покрасочная камера предназначена для того, чтобы вручную красить детали и изделия небольших размеров. Камеры оснащаются вытяжной вентиляцией, которая очищает воздух от паров и тумана, а также оборудуются водяными либо сухими фильтрами. В компании «Термопроцесс инжиниринг» можно приобрести типовые варианты этих устройств или заказать индивидуальное изготовление конструкции.

Преимущества камеры с сухой фильтрацией

Сухие покрасочные камеры просты в эксплуатации. Их не нужно подключать к водоснабжению или устанавливать систему очистки загрязненной воды. Такое оборудование поддерживает низкий уровень влажности в рабочей зоне. В отдельных случаях это просто необходимо.

Сухая малогабаритная окрасочная камера:

  • имеет компактные размеры;
  • эффективно очищает воздух;
  • не требует сложного обслуживания.

Камера с сухим фильтром равномерно распределяет поток воздуха в рабочей зоне, благодаря чему повышается качество покрытия. Взрывоопасные концентрации не образуются, так как пары растворителей быстро удаляются из рабочей зоны. Отходы лакокрасочных материалов утилизируются вместе с твердыми промышленными отходами. Камеру может собрать даже неквалифицированный персонал.

Особенности окрасочной камеры с водяным фильтром

В мини покрасочной камере такого типа воздух очищается от сухих частичек краски, проходя несколько уровней очистки, в результате чего грязь и избыточный окрашивающий туман не оседают на окрашиваемой поверхности. Поток загрязненного воздуха с помощью вытяжного вентилятора проходит сквозь завесу воды, систему дождевания и дополнительные фильтрующие элементы. Происходит высококачественная очистка воздуха (до 99%). В зоне покраски сохраняется чистота и отсутствует пыль. Это позволяет получить высококачественное глянцевое покрытие. Длинные участки свободного падения воды отсутствуют, поэтому брызги в нижней и верхней частях рабочей зоны не образуются.

Выбирая в компании «Термопроцесс инжиниринг» малогабаритную окрасочную камеру, нужно учитывать ее тип. Она должна соответствовать виду используемых лакокрасочных материалов. Также обязательно нужно удостовериться в том, что камера создает необходимый для высыхания покрытия температурный режим. Повышению эффективности способствует автоматизированная система управления, которая делает проще процесс покраски.

При необходимости наши опытные профессионалы помогут подобрать оптимальную для вас модель камеры. Отметим, что все они оснащены дополнительными полезными опциями, к примеру устройством контроля загрязненности фильтров. Звоните, и мы предоставим детальные консультации по оборудованию и условиям сотрудничества!

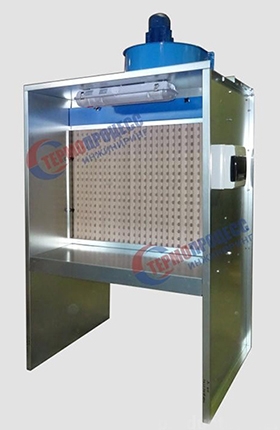

Малогабаритная ОКС с сухим фильтром

Фильтрующими элементами являются высокотехнологичные инерционные фильтры-сепараторы, способные выдержать до 15 кг отфильтрованного материала на 1м2 рабочей поверхности и фильтры из нетканых материалов.

Технические характеристики

 ОКС 0110.14 ОКС 1610.14 ОКС 0210.14
Ширина рабочей зоны, мм 1200 1600 2000
Ширина корпуса, мм 1280 1680 2080
Глубина корпуса, мм 1000 1000 1000
Глубина рабочей зоны, мм 460 460 460
Высота рабочей зоны, мм 1125 1125 1125
Высота корпуса с вентилятором, мм 2700 2700 2700
Производительность вентилятора, м3/час 1800 3600 4800
Мощность вентилятора, кВт 0,55 1,1 1,5
Светильник, Вт 2х18 2х36 2х36



Стандартная комплектация

• Комплект изделий корпуса камеры из оцинкованной стали
• Люминесцентный светильник взрывозащищенный
• Электрический шкаф управления
• Вентилятор среднего давления (взрывозащищенный)
• Комплект крепежа (ручки, болты, гайки)
• Комплект фильтров из нетканых материалов
• Комплект фильтров-сепараторов
• Комплект технической документации
• Упаковка в ящик


Дополнительные опции

• Частотное регулирование скорости вращения вентилятора
• Стол поворотный магнитный
• Устройство контроля загрязнённости фильтров
• Пакет взрывозащита
